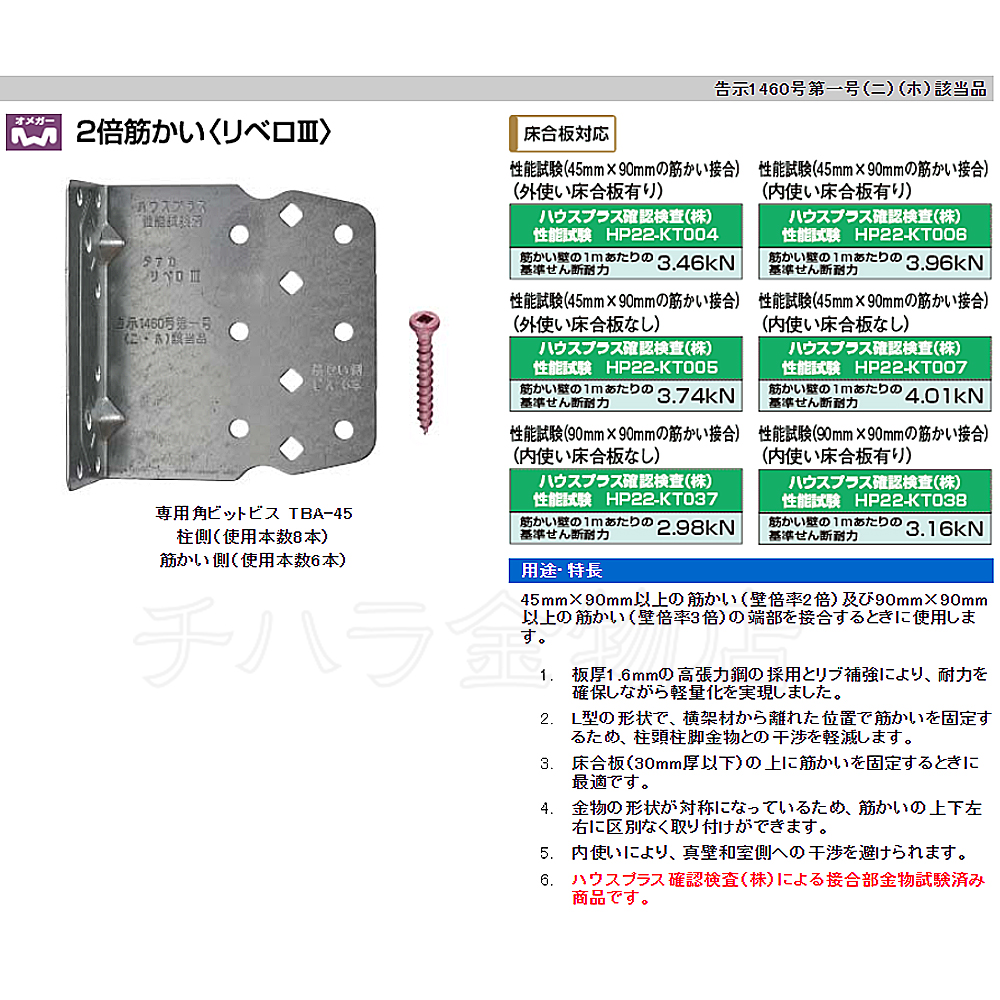

筋かい接合金物　AA109300

告示1460号第一号（ニ）（ホ）該当品
45mm×90mm以上の筋かい（壁倍率2倍）及び90mm×90mm以上の筋かい（壁倍率3倍）の端部を接合するときに使用します。
板厚1.6mmの高張力鋼の採用とリブ補強により、耐力を確保しながら軽量化を実現しました。
L型の形状で、横架材から離れた位置で筋かいを固定するため、柱頭柱脚金物との干渉を軽減します。
床合板（30mm厚以下）の上に筋かいを固定するときに最適です。
金物の形状が対称になっているため、筋かいの上下左右に区別なく取り付けができます。
内使いにより、真壁和室側への干渉を避けられます。
※ハウスプラス確認検査（株）による接合部金物試験済み商品です。

・入り数：1
・商品コード：AA109300
・付属品：専用角ビットビス　TBA-45　14本/1個　（柱側使用本数：8本/筋かい側使用本数：6本）

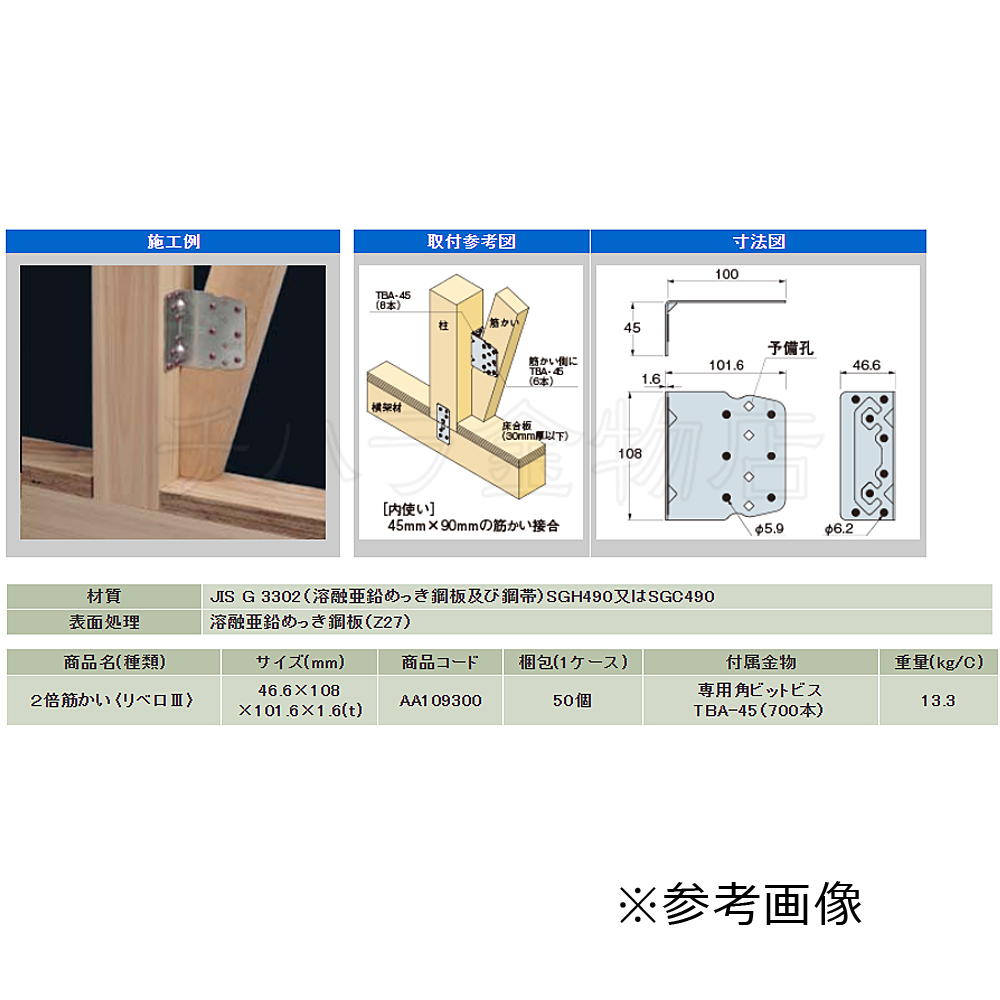

・サイズ（mm）：46.6×108×101.6×1.6(t)
・材 質：JIS G 3302（溶融亜鉛めっき鋼板及び鋼帯）SGH490又はSGC490
・表面処理：溶融亜鉛めっき鋼板（Z27）
