タナカ ヘキサプレートSD AA2162

¥ 304 税込

商品コード: 094036

数量

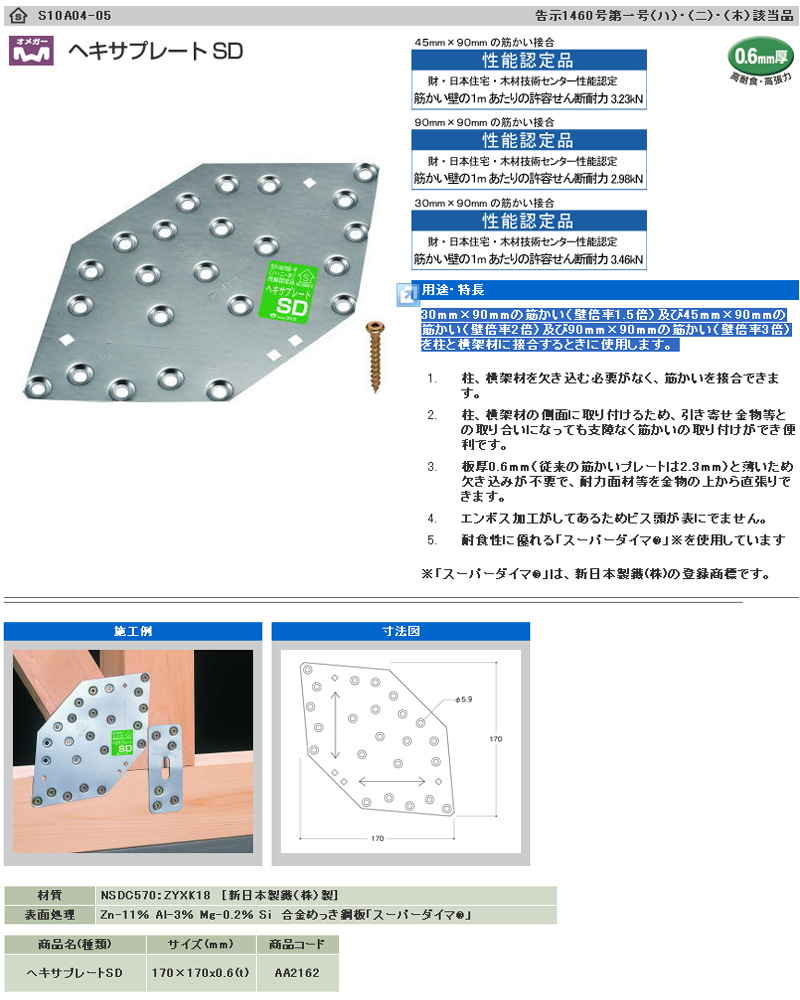

筋かい接合金物 AA2162


告示1460号第一号(ハ)・(ニ)・(ホ)該当品
30mm×90mmの筋かい(壁倍率1.5倍)及び45mm×90mmの筋かい(壁倍率2倍)及び90mm×90mmの筋かい(壁倍率3倍)を柱と横架材に接合するときに使用します。
柱、横架材を欠き込む必要がなく、筋かいを接合できます。
柱、横架材の側面に取り付けるため、引き寄せ金物等との取り合いになっても支障なく筋かいの取り付けができ便利です。
板厚0.6mm(従来の筋かいプレートは2.3mm)と薄いため欠き込みが不要で、耐力面材等を金物の上から直張りできます。
耐食性に優れる「スーパーダイマ®」※を使用しています。


・付属品:専用角ビットビス (TBA-45)×17本(1個あたり)
・45mm×90mmの筋かい接合:財・日本住宅・木材技術センター性能認定 筋かい壁の1mあたりの許容せん断耐力3.23kN
・90mm×90mmの筋かい接合:財・日本住宅・木材技術センター性能認定 筋かい壁の1mあたりの許容せん断耐力2.98kN
・30mm×90mmの筋かい接合:財・日本住宅・木材技術センター性能認定 筋かい壁の1mあたりの許容せん断耐力3.46kN
・サイズ(mm):170×170x0.6(t)
・材 質:NSDC570 [新日鐵住金(株)製]
・表面処理:合金めっき鋼板「スーパーダイマ®」(ZQNK18 クロメートフリー)
