柱接合金物　床合板仕様　AA3095

告示1460号第二号（は）該当品

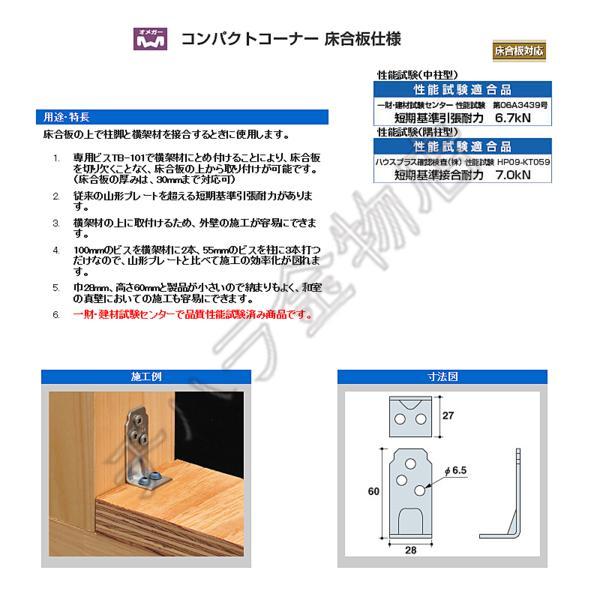

床合板の上で柱脚と横架材を接合するときに使用します。
専用ビスTB-101で横架材にとめ付けることにより、床合板を切り欠くことなく、床合板の上から取り付けが可能です。（床合板の厚みは、30mmまで対応可）
従来の山形プレートを超える短期基準引張耐力があります。
横架材の上に取付けるため、外壁の施工が容易にできます。
100mmのビスを横架材に2本、55mmのビスを柱に3本打つだけなので、山形プレートと比べて施工の効率化が図れます。
巾28mm、高さ60mmと製品が小さいので納まりもよく、和室の真壁においての施工も容易にできます。
一財・建材試験センターで品質性能試験済み商品です。

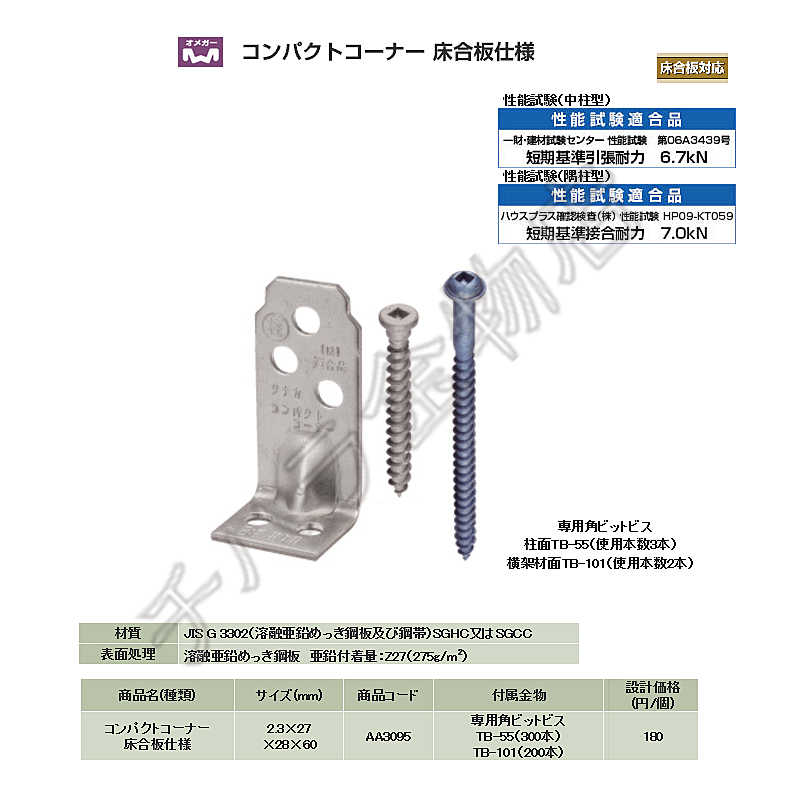

・付属品：専用角ビットビス　 (TB-55)×3本/(TB-101)×2本（1個あたり）
・耐力試験（性能試験（中柱型））：短期基準引張耐力6.7kN
・耐力試験（性能試験（隅柱型））：短期基準接合耐力7.0kN
・サイズ（mm）：2.3ｔ×27×28×60
・材 質：JIS G 3302（溶融亜鉛めっき鋼板及び鋼帯）SGHC又はSGCC
・表面処理：溶融亜鉛めっき鋼板 亜鉛付着量：Z27（275g/m2）
