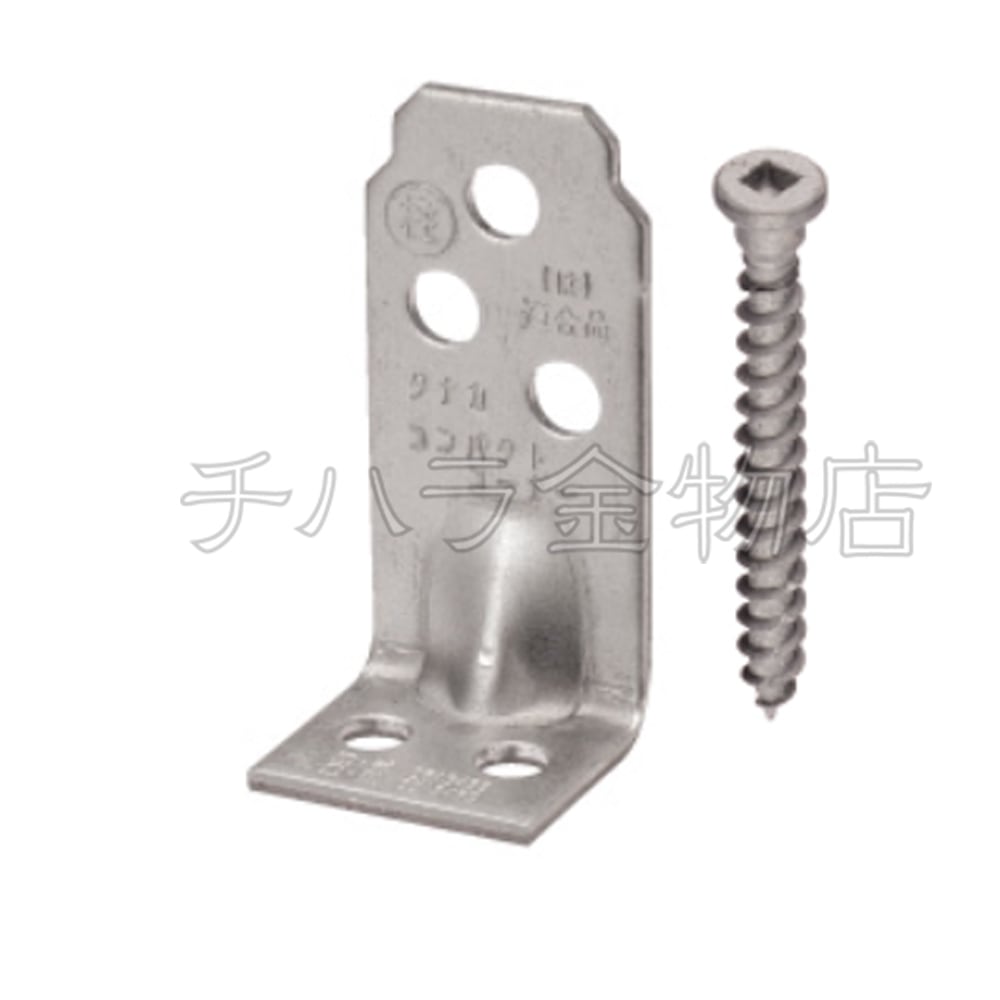

柱接合金物 AA3009
柱と横架材の接合に使用します。
従来の山形プレートを超える短期基準引張耐力があります。
横架材の上に取付けるため、外壁の施工が容易にできます。
55mmのビスを横架材に2本、柱に3本打つだけなので、山形プレートと比べて施工の効率化が図れます。
巾28mm、高さ60mmと製品が小さいので納まりもよく、和室の真壁においての施工も容易にできます。
一財・建材試験センターで品質性能試験済み商品です。
・付属品：専用角ビットビス (TB-55)×5本（1個あたり）
・耐力試験（性能試験（中柱型））：短期基準引張耐力6.4kN
・耐力試験（性能試験（隅柱型））：短期基準接合耐力5.3kN
・サイズ（mm）：2.3ｔ×27×28×60
・材 質：JIS G 3302（溶融亜鉛めっき鋼板及び鋼帯）SGHC又はSGCC
・表面処理：溶融亜鉛めっき鋼板 亜鉛付着量：Z27（275g/m2）
